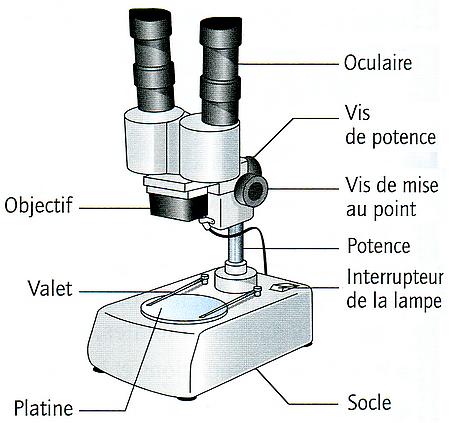

UTILISER UNE LOUPE BINOCULAIRE

Objectif : Savoir utiliser une loupe binoculaire afin d’observer un échantillon.


-  Placer la loupe binoculaire sur la paillasse avec la potence face au tableau.

-  Brancher la loupe binoculaire.

-  Allumer la lampe en appuyant sur l’interrupteur principal (MAIN) puis sur l’interrupteur I pour éclairer l’objet par le dessus ou sur l’interrupteur II pour éclairer l’objet par le dessous.

-  Vérifier que l’objectif x 2 est en place.

-  Positionner l’objet à observer sur la platine.

-  Adapter l’écartement des oculaires à celui de vos yeux.

-  Regarder dans les oculaires et faire la mise au point en tournant la vis de mise au point jusqu’à avoir une image nette.

-  Si la mise au point est impossible, utilisez la vis de potence pour augmenter la hauteur de l’objectif par rapport à l’objet.

-  Pour grossir davantage, placer l’objectif x 4 en tournant le barillet puis refaire la mise au point.
